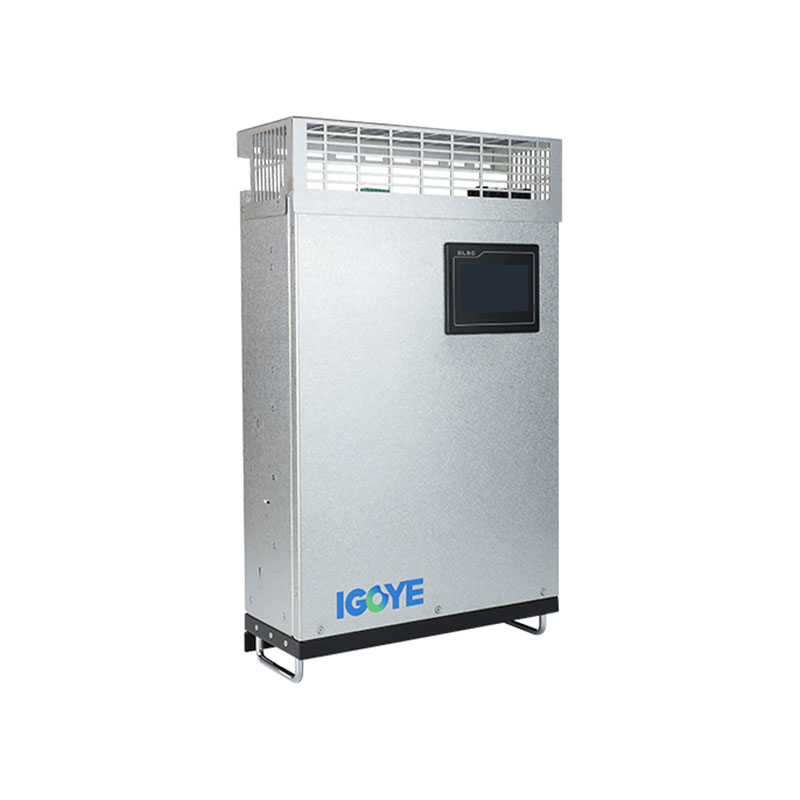

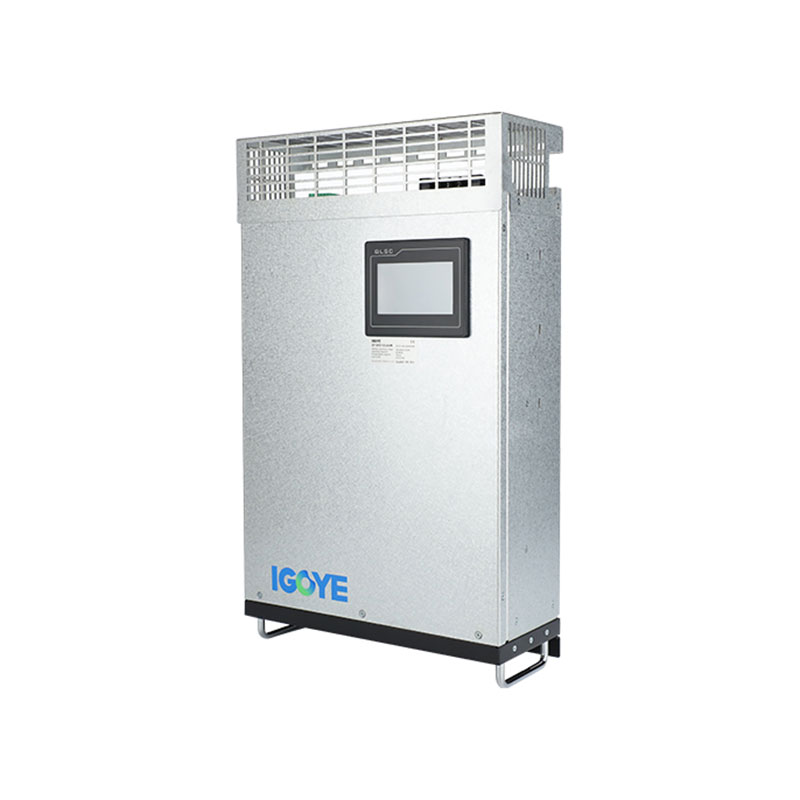

500V devorga o'rnatilgan faol rangli filtr
Quvvat sifatini yaxshilash uchun eng yaxshi echimlarni qidiryapsizmi? Bizning 500V devorga o'rnatilgan faol rangli filtrni samarali bajarish va ishonchli himoya qilishni taklif etadi. Geyaning innovatsion echimlari sizning ehtiyojlaringizga qanday javob berishini bilib oling. Qo'shimcha ma'lumot uchun biz bilan bog'laning!
500V devorga o'rnatilgan faol filodli filtr (AHF) to'rt-faza to'rt-sim (3P4W) 500V quvvatli tizimlar uchun keng uyg'unlikni yumshatadi. DSP + Cpld raqamli boshqaruv yadroidan foydalanish va uch bosqichli topologiya, bu AhF aniqlikdagi uyg'un kompensatsiyani etkazib beradi. Uning modulli dizayni parallel ulanish, o'rnatish va texnik xizmatni soddalashtirish orqali juda ko'p echimlarga imkon beradi. 500V devorga o'rnatiladigan Ahf 2-dan 50% gacha cheklov stavkasiga erishish uchun 2 -5 qismdan 50-chi tartibda. 100a uchun baholangan, devorga o'rnatilgan birlik yuqori kuchlanishli sanoat dasturlarida ishonchli quvvat sifatini ta'minlaydi.
Model tavsifi:
| Gy | Ahf | 0.4 | 50a | / | 4L | W |
| Korxona kodi | Faoliyatli filtr | Voltaj darajasi 0.5: 500V ± 20% |
Baholash qobiliyati (Kvar) 100a | 3L: uch faza uch sim 4L: uch faza to'rt sim |
W: devor o'rnatilgan |
Xususiyatlari:
● DSP + CPLD-dan foydalaning Barcha raqamli boshqaruv yadrosi, uch bosqichli topologiya texnologiyasi, engilodiklik oqimining aniq kompensatsiyalanishiga erishish uchun ilg'or totinikni aniqlash algoritmi va PWM boshqaruv strategiyasi.
● Bir nechta modullarning parallel ulanishiga olib keladigan modulli dizaynni qabul qilish, ozgina bo'sh joyni oladi va uni saqlash oson.
Mustaqil havo kanallari va mustaqil omborlarning tarkibiy dizayni asboblarning barqaror ishlashini ta'minlaydi.
● Harbiy hajmdagi har bir uyg'unlikda, 2 dan 50 tagacha uyg'unlik va uch faza kam emasligi muammosini bir vaqtning o'zida hal qilishi mumkin.
● Garmonik filtrlash darajasi yuqori. Agar quvvat imkon bersa, mos keladigan filtrlash stavkasi 95% ga teng bo'lishi mumkin. Uskunaning uzoq muddatli barqaror ishlashini ta'minlash uchun 100% hozirgi cheklov natijasini o'rnating.
Arizalar:
500V devorga o'rnatilgan faol rangli filtrlar turli xil yuqori voltli sanoat sozlamalarida quvvat sifatini saqlash uchun juda muhimdir:
● Og'ir sanoat:Ta'sirchan uskunalarni himoya qilish va qazib olish, neft va gaz, ya'ni va ishlab chiqarish kabi sanoat korxonalarida yuqori quvvatli mashinalarning ishonchli ishlashini ta'minlash.
● Qayta tiklanadigan energiya integratsiyasi:Quyosh va shamol energiyasi kabi qayta tiklanadigan energiya manbalari bilan kiritilgan energiya tebranishlari va uyg'unlik tebranishi va uyg'unlik buzilishi.
● Yuqori voltli ma'lumotlar markazlari:500V da amalga oshirilayotgan ma'lumotlar markazlarida tanqidiy kuch uchun toza hokimiyatni ta'minlash.
● Sanoat avtomobili yo'nalishi:Katta motor drayvlari, samaradorlikni oshirish va energiya xarajatlarini kamaytirish bilan uyg'unlikni kamaytirish.
500V devorga o'rnatilgan faol rangli filtrlar yuqori voltli dasturlarni talab qilishda quvvat sifatini optimallashtirish uchun mustahkam va samarali echimlarni taklif qiladi.
Texnik parametrlar:
| 220v seriyali | 380V seriyali | 500V seriyali | 690V seriyali | ||
| Balandlik | <2000m, 2000 m dan yuqori, GB / T3859.2 ga muvofiq narxlanadi | ||||
| Atrof-muhit harorati | -20 ~ + 50 ℃ | ||||
| Nisbiy namlik | Minimal har bir har bir oylik har oylik har oylik yuzaga kelganda hech qanday kondensatsiya yo'q | ||||
| Ifloslanish darajasi | Quyidagi III darajasi | ||||
| Ish kuchlanishi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Ishlash chastotasi | 50Hz ± 5% | ||||
| Kompensatsiya oqimi | 25a | 25/50/75/100 / 150aa | 100a | 100a | |
| Panjara tuzilishi | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Birliklar soni parallel ravishda ulangan | Sirli | ||||
| Umumiy mashinaning samaradorligi | ≥97% | ||||
| Panjara tuzilishi | Darg'azab | Xiyonat | 12.8xz | 12.8xz | |
| Kompensatsiya oralig'i | 2 ~ 50Timm, yagona kompensatsiya darajasi sozlanishi | ||||
| Funktsiya tanlovi | Reaktiv quvvat | Reaktiv quvvat, reaktiv quvvat + assimetriya | |||
| Reaktiv quvvat Kompensatsiya darajasi | ≥95% | > 92% | |||
| Neytral filtrlash qobiliyat | Neytral liniya filtrlash qobiliyati fazali filtrlash qobiliyatidan 3 baravar | ||||
| To'liq javob berish vaqti | <10m | <40ms | <40ms | <40ms | |
| Shovqin | ≤60db | ≤60db | ≤65db | ≤65db | |
| Nazorat usuli | 2-tomonlama Rs485 interfeysi (GPRS / WiFi-ni qo'llab-quvvatlaydi) | ||||
| Himoya qilish | Haddan tashqari yuklanmoqda, dasturiy ta'minot / butlovchi narsalar haddan tashqari ko'payib, diplom, elektr energiyasi etishmovchiligi, kuchsizlantirilmagan, haddan tashqari kuchsiz, chastotani anormallikdan himoya qilish va boshqalar. | Haddan tashqari yuklanmoqda, dasturiy ta'minot / butlovchi narsalar haddan tashqari ko'payib, tarmoqli kuchlanish, tarmoqqa chidamli, energiya etishmovchiligi, haddan tashqari kuchlanish, ortiqcha tutqichni himoya qilish, qisqa tutashuvni himoya qilish va boshqalar. | |||
| O'rnatish usuli | Rafni / devorga o'rnatilgan | Raf | |||
| Kiruvchi liniya | Orqaga kirish (taglik turi), yuqori kiruvchi (devorga o'rnatilgan) | Orqaga kiruvchi liniya | |||
| Himoya darajasi | IP20 | ||||
Model va spetsifikatsiya:
| Modellar | ||||
|---|---|---|---|---|
| Model raqami | RAQATI (a) | Tizim kuchlanishi (v) | O'lchamlar (d * w * h) | Sovutish usuli |
| Gy apf-0.22-25a / 2L-r / w | 25 | 220 | 220 * 330 * 160mm | Majburiy havo sovutish |
| Gy apf-0.4-25a / 4L-r / w | 25 | 380 ± 20% | 460 * 490 * 89MM | |
| GY APF-0.4-50A / 4L-R / Vt | 50 | 380 ± 20% | 460 * 490 * 89MM | |
| Gy apf-0.4-75a / 4L-r / w | 75 | 380 ± 20% | 500 * 510 * 190MM | |
| Gy apf-0.4-100A / 4L-r / w | 100 | 380 ± 20% | 500 * 550 * 240MM | |
| Gy apf-0.4-150a / 4L-r / w | 150 | 380 ± 20% | 500 * 550 * 240MM | |
| GY APF-0.5-100A / 4L-R / Vt | 100 | 500 ± 20% | 495 * 675 * 275mm | |
| Gy apf-0.69-100A / 4L-r / w | 100 | 690 ± 20% | 495 * 675 * 275mm | |
