Zamonaviy energiya tizimlari uchun faol uyg'unlik filtrlari ajralmas narsa nima?

2025-08-08

Sanoat, tijorat binolari va tanqidiy infratuzilmasi qayerda, toza va barqaror quvvatni saqlash muzokaralar bo'lmagan ustuvor vazifalarga aylanadigan davrda. O'zgaruvchan chastota drayverlari, kompyuterlar va LED yoritgichlari kabi chiziqli bo'lmagan yuklarning oldini olish va LED displeyi asboblar etishmovchiligiga, energiya chiqindilarini ko'paytirishga olib kelishi mumkin.Faol uyg'unlik filtrlar Ushbu muammolarni yumshatish, quvvat tizimlari samarali va ishonchli faoliyat ko'rsatayotganligini ta'minlash uchun eskirgan echim sifatida paydo bo'lgan. Ushbu qo'llanma nega zamonaviy energiya tizimlari, ularning ish printsiplari, ilg'or filtrlarimizning batafsil xususiyatlari va o'zgaruvchan ta'sirini ta'kidlash uchun umumiy savollarga javob berishini o'rganadi.

Trending yangiliklari sarlavhalari: faol uyg'unlik filtrlaridagi yuqori qidiruvlar

Qidiruv tendentsiyalari AHFlarni elektr energiyasini boshqarishning muhim qism sifatida tobora kuchayib borayotganini aks ettiradi, bu esa ariza, samaradorlik va muvofiqligini hisobga oladi:

"Filmlar qanchalik faol filtrlar" ma'lumotlar markazlarida energiya xarajatlarini kamaytiradi "

"Faoliyatli filtrlar: qayta tiklanadigan energiya tizimlarida quvvat sifatini ta'minlash"

Ushbu sarlavhalarda AHF-ning sanoat sozlamalaridan qayta tiklanadigan energiya integratsiyalashiga, ularning energiya samaradorligini oshirish, xarajatlarni kamaytirish va energiya sifatiga rioya etilishini ta'minlashda o'z rolini ta'kidlaydi. Aqlli, yanada elektrlashtirilgan operatsiyalar, AHFlarga bo'lgan talab o'sishda davom etmoqda va zamonaviy quvvatni boshqarish strategiyalarining asosini yaratishda davom etmoqda.

Nima uchun zamonaviy energiya tizimlari uchun faol tok olingan filtrlar juda muhim

Faol uyg'unlik filtrlarreal vaqt rejimida uyg'unlikni aniqlash va zararsizlantirish uchun mo'ljallangan ilg'or elektron qurilmalar, passiv filtrlar va xavfsizlik tizimlari cheklanganligini ko'rsatadi. Ularning ahamiyati bir nechta asosiy afzalliklardan iborat:

Uskunani himoya qilish uchun garmonik buzilishni bartaraf etish
Harmonika elektr jihozlariga, shu jumladan motorlar, transformatorlar va nozik elektronikalarga jiddiy zarar etkazishi mumkin. Ular issiqlikni avlodni ko'paytiradi, uskunalarni kamaytiradi va kutilmagan xatolarga olib keladi. Masalan, ishlab chiqarish korxonalarida, o'zgaruvchan chastota drayverlaridan uyg'unlik vositalari (VFDS) motorni haddan tashqari qizib ketishiga olib keladi, natijada rejalashtirilmagan yoki qimmatga tushadi. Serverlar va sovutish tizimlari tomonidan 24 soat ishlaydi, unda serverlar va sovutish tizimlari elektr ta'minotini buzishi yoki tizimning qulashiga olib keladigan energiya manbalarini buzishi mumkin. AHF elektr tokini faol ravishda kuzatib boradi, garmonik chastotalarni aniqlaydi va elektr ta'minotini bekor qilish uchun qarshi kurashish, elektr ta'minoti tozaligini ta'minlash. Ushbu himoya jihozlarning hayotini pasaytiradi, texnik xarajatlarni kamaytiradi va ishlov berishning birinchi darajali soha uchun tanqidiylikni kamaytiradi.
Energiya samaradorligini oshirish va xarajatlarni kamaytirish
Harmoniklar nafaqat uskunaga zarar etkazadi, balki elektr tizimlarining samaradorligini pasaytiradi. Ular energetika tarkibiy qismlarini ko'paytirishga olib keladi, chunki elektr qismlari buzilishni engish, yuqori kommunal to'lovlarni amalga oshirishga olib kelishi kerak. Bundan tashqari, ko'plab kommunal narsalar haddan tashqari uyg'unlik buzilishi uchun jazo tayinlaydi, operatsion xarajatlarni qo'shadi. Ohfs ushbu muammolarni yumshatadi, bu esa kabellar, transformatorlar va boshqa tarkibiy qismlarda energiya yo'qotishlarini kamaytiradi. Tadqiqotlar shuni ko'rsatadiki, ahflar energiya sarfini 5-15% ga kamaytirishi mumkin, masalan, fabrika, ma'lumotlar markazlari va tijorat binolari kabi chiziqli bo'lmagan yuklar mavjud. Vaqt o'tishi bilan ushbu omonatlar filtrlarga dastlabki sarmoyani qoplaydi, ularni uzoq muddatli energiya menejmenti uchun iqtisodiy jihatdan samarali echim qiladi.
Elektr sifatining standartlariga rioya etilishini ta'minlash
Xalqaro elektr va elektronika muhandislari instituti, masalan, elektr-elektron vositalar instituti (IEEE) kabi tartibga soluvchi organlar energiya sifati, shu jumladan xiyobon buzish chegaralari (E.G., Ieee 519). Qo'llanmaslik, jarimalar, huquqiy majburiyatlar va hatto kuch shirkatsiyasini og'ir holatlarda o'chirishga olib kelishi mumkin. Faoliyatli tanglik filtrlari ushbu standartlarga rioya qilinadigan cheklovlarda zonstruktiv buzilishlar bilan bog'liqligini ta'minlaydilar. Bu, ayniqsa, qayta tiklanadigan energiya o'simliklari (quyosh, shamol) va akkauniy chiqadigan katta tijorat komplekslari kabi tarmoqlar uchun juda muhimdir. Muvofiqlikni ta'minlash orqali korxonalar pullik va jamoa bilan yaxshi munosabatlardan qochishadi va yaxshi munosabatlardan qochishadi.
Qayta tiklanadigan energiya va aqlli panjaralarning integratsiyasini qo'llab-quvvatlash
Qayta tiklanadigan energiya manbalariga (quyosh, shamol) va aqlli panjara texnologiyalariga global siljish energiya tizimlariga yangi qiyinchiliklarni joriy etdi. Qayta tiklanadigan energiya tizimlarida ishlatiladigan invertorlar - bu uyg'unlik uyg'otadigan chiziqli bo'lmagan yuklar, shuning uchun aqlli panjalar optimal ravishda ishlash uchun barqaror quvvat sifatini talab qiladi. AHF ushbu texnologiyalarni qayta tiklanadigan energiya tizimlaridan qayta tiklanadigan energiya tizimlari sonini yumshatish, tarmoqni buzmasliklarini ta'minlashda hal qiluvchi rol o'ynaydi. Shuningdek, ular toza quvvatni saqlash, panjara qismlari o'rtasida samarali aloqalarni ta'minlash va talabni qo'llab-quvvatlash va energiya menejmenti kabi rivojlangan xususiyatlarni qo'llab-quvvatlash bilan barqarorlikni kuchaytiradi. Qayta tiklanadigan energiya asrab olinishi o'sadi, AHF tirnoq va barqarorlikni ta'minlash uchun tobora muhim bo'ladi.
Tizimning ishonchliligini oshirish va pasayishni kamaytirish
Energiya sifati masalalari tufayli tarmoq sifatiga qarab biznesning sifati soatiga ming dollarga tushishi mumkin. Masalan, yarimo'tkazgich ishlab chiqarishda yagona kuchning buzilishi mikroiqlarning butun partiyasini buzishi mumkin, natijada katta yo'qotishlarga olib keladi. AHF WINONASS tomonidan kuchlanishning o'zgaruvchanligi, haddan tashqari qizib ketishi va uskuna etishmovchiligi oldini olish orqali ishonchlilik tizimining ishonchliligini kuchaytiradi. Barqaror elektr ta'minotini ta'minlash orqali ular ishdan bo'shatiladi, tanqidiy jarayonlarni himoya qiladilar va samaradorlikni saqlashadi. Ushbu ishonchlilik, ayniqsa, elektr uzilishlari bemorning xavfsizligi va moliyaviy jarimalar va moliyaviy jarimalarga olib kelishi mumkin bo'lgan bemorning xavfsizligi va moliyaviy institutlarga tahdid soluvchi kasalxonalar uchun muhimdir.

Faoliyatli filtrlar qanchalik faol ishlaydi

Haqiqiy vaqtda uyg'unlikni aniqlash va zararsizlantirish uchun faol risola filtrlar regenologik printsiplar bo'yicha ishlamoqda. Ularning funksionalligi to'rtta asosiy bosqichga bo'linishi mumkin:

Xotinikni aniqlash
Filtr yuqori aniqlik sensorlaridan foydalanib elektr toki va kuchlanishni elektr toki orqali doimiy ravishda kuzatadi. Ajratilgan mikroprosessor vononik komponentlarni aniqlash uchun to'lqin shaklini tahlil qiladi - odatda, 5, 5, 7, 7-va 11-chi uyg'unlik. Ilg'or algoritmlar har bir garmonikning amplitivi va bosqichini aniqlash, hatto bir nechta chiziqli bo'lmagan yuklar bo'lgan murakkab tizimlarda ham aniq aniqlashni ta'minlaydi.
Signalni qayta ishlash va hisoblash
Agar uyg'unlik aniqlangan bo'lsa, mikroprosessor har bir uyg'unlikni bekor qilish uchun kurashish uchun kurashish uchun jiddiy miqdordagi va bosqichma-bosqich hisoblab chiqadi. Ushbu hisoblash real vaqt rejimida (mikrosekundlar ichida) filtrni yuklash profilidagi o'zgarishlarga darhol javob berishini ta'minlash uchun amalga oshiriladi. Protsessor, shuningdek, ishlashni optimallashtirish uchun voltajlar darajasi, chastota va yukni yuklashning o'zgarishi tizim parametrlarini hisobga oladi.
Joriy in'ektsiya
Filtrni (ichki konveritorni) bir xil chastota va amplitsiyani bir xil chastota va amplitudani bir xil chastota va amplituda bilan bir xil chastota va qarama-qarshilikka aylantiradigan qarshi kurashni keltirib chiqaradi. Bu qarshi kuchga o'tish elektr tizimiga kiritiladi, garmoniy buzilishni amalga oshirish va toza, sinusidal oqimni tark etishni samarali bekor qiladi.
Moslashuvchan boshqaruv
Zamonaviy ahfslar o'zlarining ishini o'zgaruvchan yuklash sharoitlariga qarab ishlashlarini moslashtiradigan moslashuvchan boshqaruv tizimlari xususiyatiga ega. Ular dummik yuklarni (masalan, ishlab chiqarishning turli xil tezligini ishlab chiqarishda turli xil mot mot mot mot mot mot mot mot mot mot motorli motor tezligini doimiy ravishda yangilab turishlari mumkin. Ba'zi ilg'or modellar ham aloqa qobiliyatini o'z ichiga oladi, ularni qurilishni boshqarish tizimlari (BMS) yoki Sanoat nazorati tizimlariga (ICC) uzoqdan monitoring va optimallashtirish uchun birlashtirishga imkon beradi.

Faoliyatli filtr xususiyatlarimiz

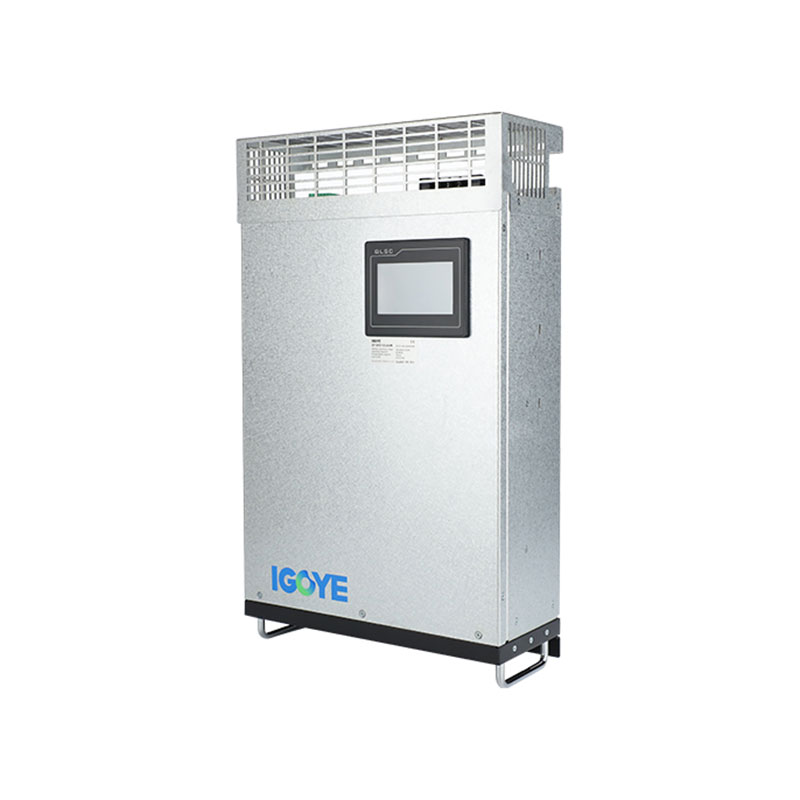

Biz sanoat, savdo va kommunal dasturlarning turli ehtiyojlarini qondirish uchun mo'ljallangan yuqori samarali faollashtirilgan filtrlarni taklif etamiz. Bizning filtrlarimiz ishonchli uyg'unlikni ta'minlash uchun ilg'or texnologiyalar, mustahkam qurilish va foydalanuvchilarga qulay bo'lgan xususiyatlarni birlashtirish. Quyida bizning asosiy modellarimizning xususiyatlari:

O'ziga xos xususiyat	Gy-Ahf-100 (bir faza)	Gy-Ahf-400 (uch faza)	Gy-Ahf-1000 (sanoat og'irligi)
Ratsion kuchlanish	220v akt ± 10%	380V AC ± 15%	400V / 690V AC ± 15%
Oqim oqimi	100a	...	1000A
Xiyobonik kompensatsiya oralig'i	2-50-chi uyg'unlik	2-50-chi uyg'unlik	2-50-chi uyg'unlik
Kompensatsiya samaradorligi	≥97%	≥98%	≥98.5%
Javob vaqti	<200m	<150ms	<100ms
Thd kamayishi	> 30% dan <5% gacha	> 30% dan <3% gacha	> 30% dan <2% gacha
Quvvat omili tuzatish	0.95-1.0 (etakchi / qoldiq)	0.95-1.0 (etakchi / qoldiq)	0.95-1.0 (etakchi / qoldiq)
Sovutish usuli	Tabiiy konvensiya + majburiy havo	Majburiy havo	Suyuq sovutish
Ishlash harorati	-10 ° C + 40 ° C gacha	-10 ° C dan + 50 ° C gacha	-20 ° C dan + 60 ° C gacha
Himoyalash xususiyatlari	Haddan tashqari ko'payib, haddan tashqari ko'paytirish, qisqa tutashuv, haddan tashqari	Haddan tashqari ko'p, haddan tashqari oshirilgan, qisqa tutashuv, haddan tashqari energiya, fazali yo'qotish	Haddan tashqari ko'p, haddan tashqari zinapoya, qisqa tutash, haddan tashqari energiya, fazali yo'qotish, er osti yorig'i
Aloqa interfeysi	Rs485 (Modbus Rtu)	Rs485 (Modbus Rtu), Ethernet (Modbus TCP / IP)	Rs485 (Modbus Rtu), Ethernet (Modbus TCP / IP), Profibus
O'lchamlari (w × d × d)	300 × 450 × 200 mm	600 × 800 × 300 mm	800 × 1200 × 600 mm
Vazn	15 kg	50 kg	200 kg
Sertifikatlar	CE, Rohs	Nima, rohs, ul	Nima, Rohs ul, IAC 61000-2
Kafolat	2 yil	3 yil	5 yil

Bizning GY-AHF-100 tijorat dasturlari, masalan, bitta fazali quvvat tizimlari ixcham va samarali uyg'unlikni talab qiladigan ofislar, chakana do'konlar va kichik ma'lumotlar markazlari kabi kichik tender dasturlari uchun juda mos keladi. GY-AHF-400 o'rta o'lchamli ob'ektlarda, shu jumladan fabrika, kasalxonalar, kasalxonalar, kasalxonalar va yirik tijorat binolari, yuqori kompensatsiyalash va moslashuvchan aloqa imkoniyatlarini taklif etadigan. GY-AHF-1000 - bu yuqori darajadagi po'lat tegirmoni, qayta tiklanadigan energiya zavodi, qayta tiklanadigan energiya zavodlari, ekstremal foydalanish sharoitlari va rivojlangan himoya xususiyatlari bilan shug'ullanadigan sanoat zavodlari va yirik ishlab chiqarish korxonalari uchun og'ir tarmoq muhiti.

Bizning barcha faollik filtrlarimiz xalqaro standartlarga javob beradigan, IEEE 519, IEC 61000-2 va boshqa global qoidalarga rioya etilishini ta'minlaydi. Shuningdek, ular intuitiv sention ekranli interfrenlar, masalan, monitoring imkoniyatlari va avtomatik ravishda tashxis qo'yish, ularni o'rnatish, ishlash va saqlashni osonlashtiradigan foydalanuvchilar uchun qulay xususiyatlarni o'z ichiga oladi.

FAQ: Faol uyg'unlik filtrlar haqida umumiy savollar

Savol: Moydimim uchun faol har xil hajmdagi Filtrning to'g'ri hajmini va imkoniyatlarini qanday aniqlayapman?

Javob: Faol tranzon filtrning hajmi va sig'imi bir necha omillarga, shu jumladan sizning tizimingizdagi barcha narsalarning umumiy turar joylari, chiziqli bo'lmagan yuklarning turi va soniga va elektr energiyasining kuchlanish darajasi. To'g'ri filtrni aniqlash uchun, umumiy garmonik buzilishni (thd) o'lchash va dominant garovga ega bo'lganligini aniqlash orqali elektr ta'minoti auditini o'tkazish orqali boshlang. Ushbu audit operatsiyalar, kuchlanish va uyg'unlik to'g'risidagi ma'lumotlarni qayd etadi, bu davrda joriy, kuchlanish va uyg'unlik to'g'risidagi ma'lumotlarni qayd etadi. Filtrning baholangan oqimi og'irlikdagi o'zgarishlar uchun hisoblangan umumiy garmonik oqimning kamida 120% bo'lishi kerak. Uch faza tizimiga ko'ra, harmonik moddalar muvozanatini ko'rib chiqamiz - ba'zi filtrlar muvozanatli yuklarni tikishlari mumkin, boshqalari bir nechta birlik kerak bo'lishi mumkin. Bundan tashqari, kelajakda kengayish omili: 20-30% qo'shimcha quvvat bilan filtrni tanlash, bu sizning qurilmangiz o'sadi. Elektrning elektr ta'minoti mutaxassisi yoki filtr ishlab chiqaruvchisi sizning muayyan ehtiyojlaringizga qarab tanlovni takomillashtirishga yordam beradi.

Savol: Faoliyatli filtrlar passiv filtrlar bilan bir qatorda ishlaydi va ularni birlashtirishning afzalliklari qanday?

Javob: Ha, faol tanglik filtrlari passiv filtrlar bilan bir qatorda ishlashlari mumkin va ularni birlashtirish yaxshilangan haroratli yumshatishni ta'minlaydi. Passiv filtrlar katta haroratli chastotalarni (odatda 3-chi, 5 va 7-chi) bostirishga va barqaror, oldindan aytib bo'ladigan uyg'unlik uchun xarajatlardan foydalanadilar. Biroq, ular dinamik yuk yoki kengliklarning keng doirasi uchun kamroq kuchga kiradi. Aksincha filtrlar, aksincha, uyg'unlik vositalarining kengroq doirasini (50-yilgacha) tuting va real vaqtda o'zgaruvchan yuklarga moslashing. Ularni birlashtirish passiv filtrlarga dominant, qat'iy komplekslarga kiritish, faol filtrda ish yukini kamaytirish, keyinchalik dinamik yoki yuqori buyurtma bo'yicha uyg'unlikni keltirib chiqarishi mumkin. Ushbu Sinergiyaning umumiy samaradorligini oshiradi, zarur filtrning hajmini va qiymatini kamaytiradi va agar bitta tizim texnik xizmat ko'rsatishni talab qilsa ham, garmoniy yumshatishni ta'minlaydi. Kombinatsiyada aralash yuklar bilan, masalan, ikki barqaror VFDlar (passiv filtrlar) va o'zgaruvchan va tezlikdagi motorlar bilan ishlov beriladi.

Faol uyg'unlik filtrlar zamonaviy energiya tizimlari uchun zaruriy aylanadi va garmonik buzilish muammolarini faol hal qilishni taklif etadi. Uskunalarni himoya qilish, energiya samaradorligini oshirish, tartibga soluvchi muvofiqlikni ta'minlash va qayta tiklanadigan energiya integratsiyasini ta'minlash va qayta tiklanadigan energiya integratsiyasini qo'llab-quvvatlash, ular sanoat va barqaror energiya ta'minotini saqlashda muhim rol o'ynaydi. Texnologiyalarning yutuqlari sifatida AHFS kuchayishda davom etmoqda, bunda sezgirlik, ulanish va moslashuvchanlik, ularni dinamik kuch muhitida yanada samaraliroq holga keltiradi.

DaZhejiang geya elektr Co., Ltd.Biz o'z mijozlarimizning turli ehtiyojlarini qondiradigan yuqori sifatli faol visholon filtrlarni taqdim etishga tayyormiz. Bizning filtrlar assortimentiga ko'ra, bitta bosqichli modellardan og'ir sanoat echimlari uchun alohida modellarga, ishonchlilik, ishonchlilik va qiymatni etkazish uchun mo'ljallangan. Qat'iy sinov, xalqaro sertifikatlar va mijozlarni qo'llab-quvvatlash, bizning filtrlarimiz sizning muassasangiz uchun toza, barqaror quvvatni ta'minlaydi.

Agar siz garmonik muammolarni ko'rib chiqishni, quvvat sifatini yaxshilash yoki energiya xarajatlarini kamaytirishni istasangiz,Biz bilan bog'lanishBugun sizning talablaringizni muhokama qilish, quvvat sifatini baholashni so'rang yoki faol garmonik filtr echimlari haqida ko'proq ma'lumot oling. Keling, yanada samarali, ishonchli va moslash quvvat tizimini yaratishda yordam beraylik.
