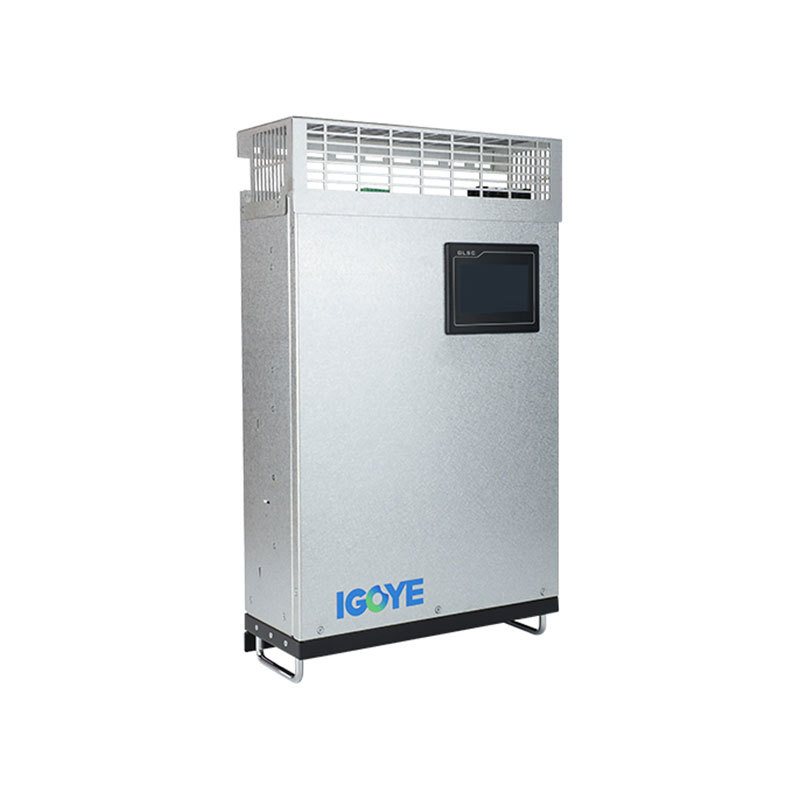

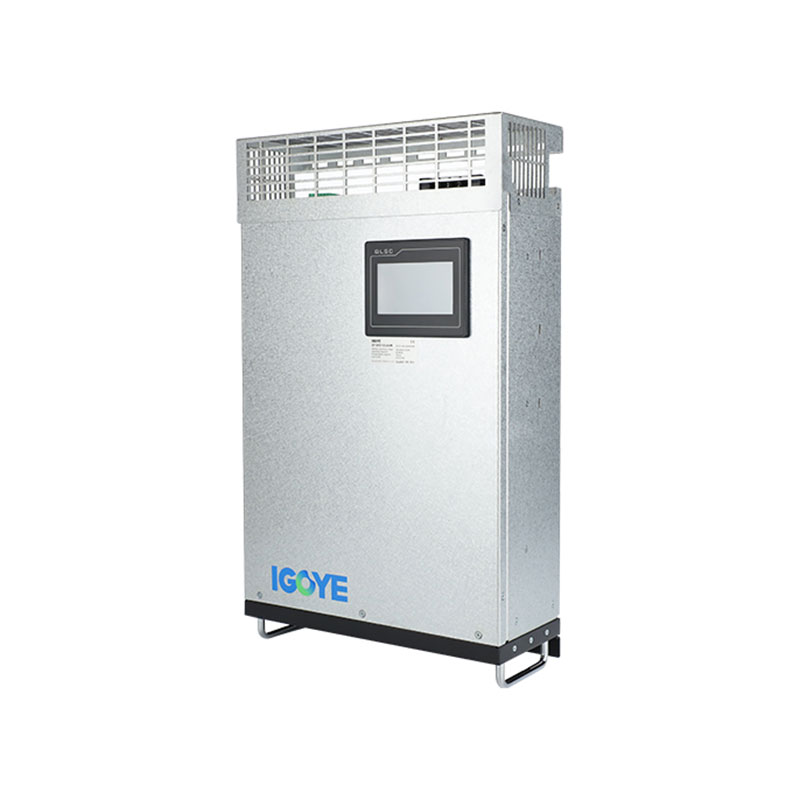

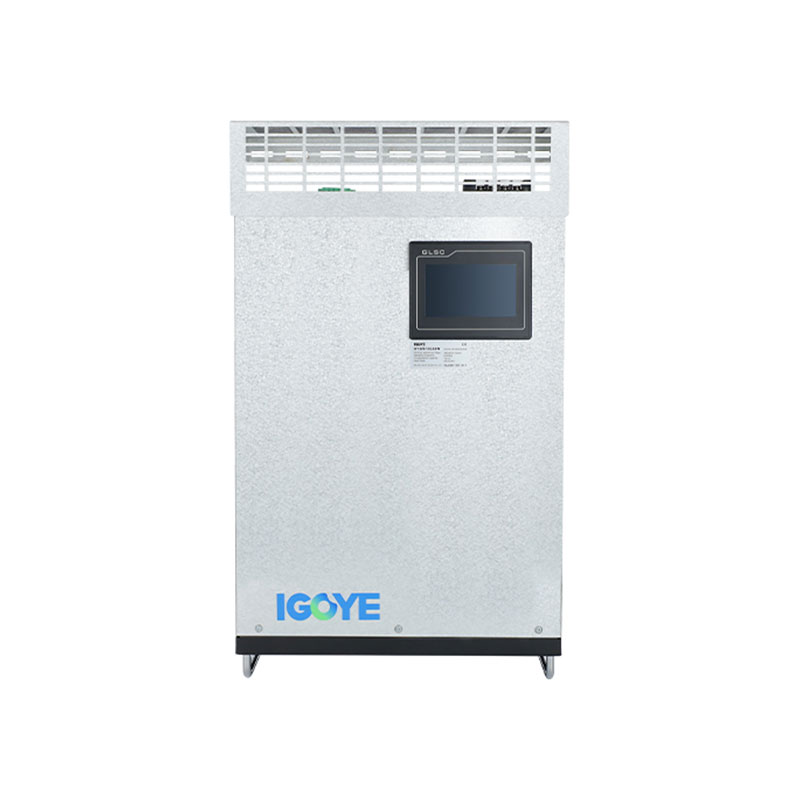

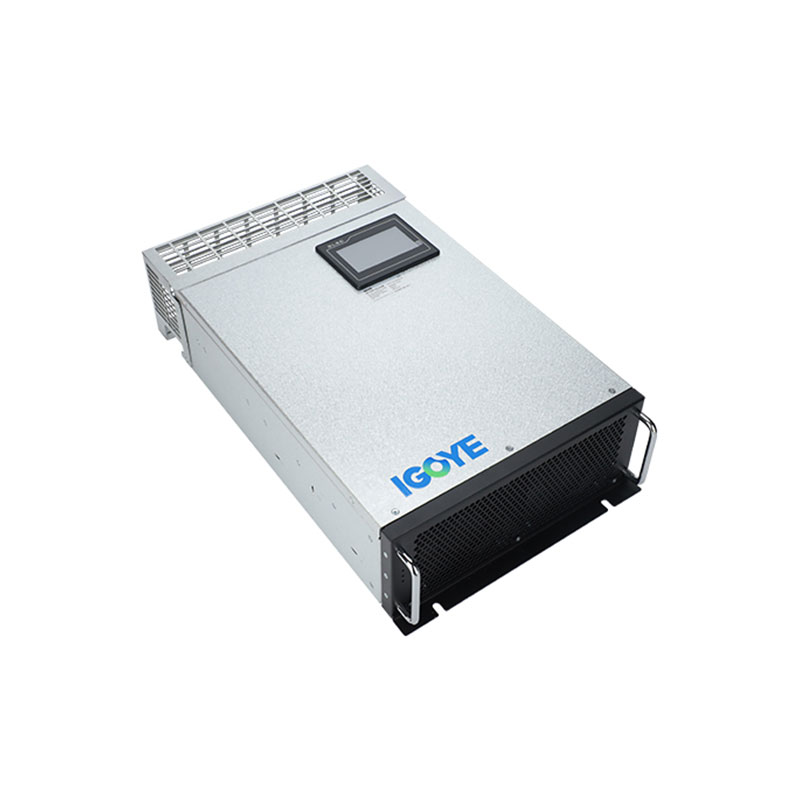

Uch fazali uch sim devorga o'rnatilgan faol rangli filtr

Ishonchli Xitoy etkazib beruvchisi sifatida, Geya uch fazali uch fazali uch g'ildirakli devorga o'rnatilgan faol rangli filtrni, yuqori ko'rsatkichlar, mustahkamlik, qulay yumshatuvchi va yuqori darajadagi yumshatuvchi vositalarni o'z ichiga oladi. Turli sohalar uchun juda mos keladi, bu filtr butun dunyo bo'ylab mijozlarimiz tomonidan yuqori baholanadi. Sizning tekshiruvingizni quyida yuboring va 24 soat ichida eng yaxshi tajriba tezligimizni boshdan kechiring!

So'rov yuborish

Mahsulot tavsifi

Uch faza uchli devorga o'rnatiladigan faol rangli filtr (APF) uyg'otuvchi oqimlar dinamik ravishda yumshatadi, quvvat sifatini yaxshilaydi uch faza tizimi. Ushbu devorga o'rnatilgan birlik Advanced DSP + CPLD raqamli raqamli aniq uyg'un kompensatsiya uchun nazorat va uch darajali topologiya. U keng filtrlash oralig'ini taklif qiladi (50-avlodlar), yuqori filtrlash samaradorlik (95% gacha) va tezkor javob vaqti (<10ms). Modulyatsiya dizayni parallel ulanish orqali tarqaladigan echimlarga imkon beradi. Filtr, shuningdek, uch fazali nomutanosibliklar bo'lib, har tomonlama himoya xususiyatlarini o'z ichiga oladi. Turli xil hozirgi reytinglarda (25adan 150agacha) va kuchlanish darajalarida (220V dan 690V gacha) mavjud.

Model tavsifi:

Gy	Ahf	0.4	50a	/	3l	W
Korxona kodi	Faoliyatli filtr	Voltaj darajasi 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20%	Baholangan quvvat (kvar) 25/50/75 / 100 / 150aa		3L: uch faza uch sim	W: devor o'rnatilgan

Xususiyatlari:

● DSP + CPLD-dan foydalaning Barcha raqamli boshqaruv yadrosi, uch darajali topologiya texnologiyasi, erishish uchun rivojlangan uyg'unlikni aniqlash algoritm va pwm boshqarish strategiyasi garmonik tokning aniq kompensatsiyasi.
● Bir nechta narsalarning parallel aloqasini engillashtiradigan modulli dizaynni qabul qiling Modullar, ozgina bo'sh joyni oladi va saqlash oson.
● Mustaqil havo kanallari va mustaqil omborlarning tarkibiy dizayni uskunaning barqaror ishlashini ta'minlaydi.
● U uyg'unliklarning keng doirasida, 2 dan 50 gacha filtrlanishi mumkin uyg'unlik va uch faza kam emasligi muammoni bir vaqtning o'zida hal qiling.
● Garmonik filtrlash darajasi yuqori. Agar quvvat imkon bersa, garmonik Joriy filtrlash stavkasi 95% ga teng bo'lishi mumkin. 100% hozirgi cheklovni o'rnating uskunaning uzoq muddatli darajada barqaror ishlashini ta'minlash.

Arizalar:

Uch fazali uch g'ildirakli devorga o'rnatilgan faol rangli filtrlar idealdir aniq uyg'unlikni talab qiladigan turli xil dasturlar:

● Ma'lumot markazlari:Ta'sirchan uskunalarni uyg'unlikdan himoya qilish buzilish; xato ko'rsatish.
● Kasalxonalar:Tanqidiy tibbiy yordam uchun ishonchli kuchni ta'minlash Qurilmalar.
● Sanoat muhiti:Quvvat sifatini yaxshilash ishlab chiqarish jarayoni, shu jumladan neft-kimyo, farmatsevtika, po'lat va Yarimo'tkazgich tarmoqlari.
● To'qimachilik va engil sanoat:Samaradorlikni oshirish va To'qimachilik va engil sanoat sozlamalarida har bir narsa bilan bog'liq muammolarni kamaytirish.
● Qayta tiklanadigan energiya tizimlari:Qayta tiklanadigan energiyaga integratsiya tarmoqli barqarorlikni saqlab turish uchun manbalar.

Uch faza uch sim devorga o'rnatilgan faol tiniq filtrlar ixcham taklif qiladi va turli xil dasturlarda quvvat sifatini optimallashtirish uchun samarali echim.

Three-phase three-wire Wall-mounted Active Harmonic Filter

Texnik parametrlar:

	220v seriyali	380V seriyali	500V seriyali		690V seriyali
Balandlik	<2000m, 2000 m dan yuqori, GB / T3859.2 ga muvofiq narxlanadi
Atrof-muhit harorati	-20 ~ + 50 ℃
Nisbiy namlik	≤50%, oylik minimal yuzada kondensatsiya yo'q harorat 25 ℃
Ifloslanish darajasi	Quyidagi III darajasi
Ish kuchlanishi	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Ishlash chastotasi	50Hz ± 5%
Kompensatsiya oqimi	25a	25/50/75/100 / 150aa	100a		100a
Panjara tuzilishi	L / n	3p3w / 3p4w	3p3w / 3p4w		3p3w / 3p4w
Birliklar soni parallel ravishda ulangan	Sirli
Umumiy mashinaning samaradorligi	≥97%
Panjara tuzilishi	Darg'azab	Xiyonat	12.8xz		12.8xz
Kompensatsiya oralig'i	2 ~ 50Timm, yagona kompensatsiya darajasi sozlanishi
Funktsiya tanlovi	Reaktiv quvvat	Reaktiv quvvat, reaktiv quvvat + assimetriya
Reaktiv quvvat Kompensatsiya darajasi	≥95%	> 92%
Neytral filtrlash qobiliyat		Neytral liniya filtrlash qobiliyati birinchi bosqichli filtrlashni 3 baravar qobiliyat
To'liq javob berish vaqti	<10m	<40ms		<40ms	<40ms
Shovqin	≤60db	≤60db		≤65db	≤65db
Nazorat usuli	2-tomonlama Rs485 interfeysi (GPRS / WiFi-ni qo'llab-quvvatlaydi)
Himoya qilish	Ortiqcha yuk, dasturiy ta'minot / apparatni haddan tashqari oshirib yuborish Kambag'al, energiya etishmovchiligi, haddan tashqari energiya, chastota g'ayritabiiyligi himoya va boshqalar.	Ortiqcha yuk, dasturiy ta'minot / apparatni haddan tashqari oshirib yuborish Kambag'allik, og'ir kuchlanish nomutanosibligi, energiya ishlamay qolishi, haddan tashqari chastota g'ayritabiiyligi, qisqa tutashish va boshqalar.
O'rnatish usuli	devorga o'rnatilgan
Kiruvchi liniya	Yuqori kirish (devorga o'rnatilgan)
Himoya darajasi	IP20

Model va spetsifikatsiya:

Three-phase three-wire Wall-mounted Active Harmonic Filter

Modellar
Model raqami	RAQATI (a)	Tizim kuchlanishi (v)	O'lchamlar (d * w * h)	Sovutish usuli
Gy apf-0.22-25a / 2L-r / w	25	220	220 * 330 * 160mm	Majburiy havo sovutish
Gy apf-0.4-25a / 4L-r / w	25	380 ± 20%	460 * 490 * 89MM
GY APF-0.4-50A / 4L-R / Vt	50	380 ± 20%	460 * 490 * 89MM
Gy apf-0.4-75a / 4L-r / w	75	380 ± 20%	500 * 510 * 190MM
Gy apf-0.4-100A / 4L-r / w	100	380 ± 20%	500 * 550 * 240MM
Gy apf-0.4-150a / 4L-r / w	150	380 ± 20%	500 * 550 * 240MM
GY APF-0.5-100A / 4L-R / Vt	100	500 ± 20%	495 * 675 * 275mm
Gy apf-0.69-100A / 4L-r / w	100	690 ± 20%	495 * 675 * 275mm
