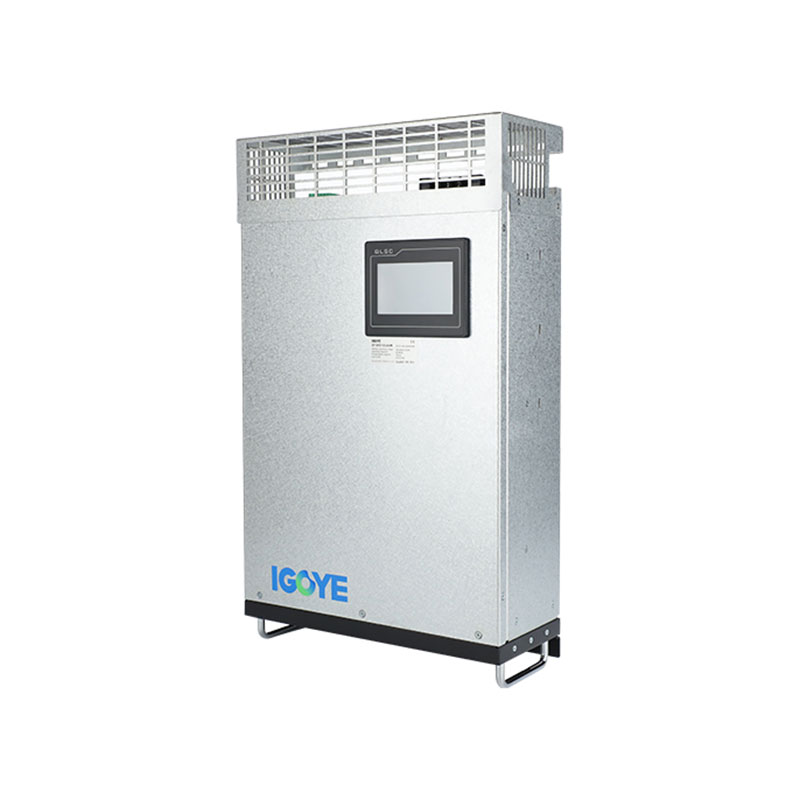

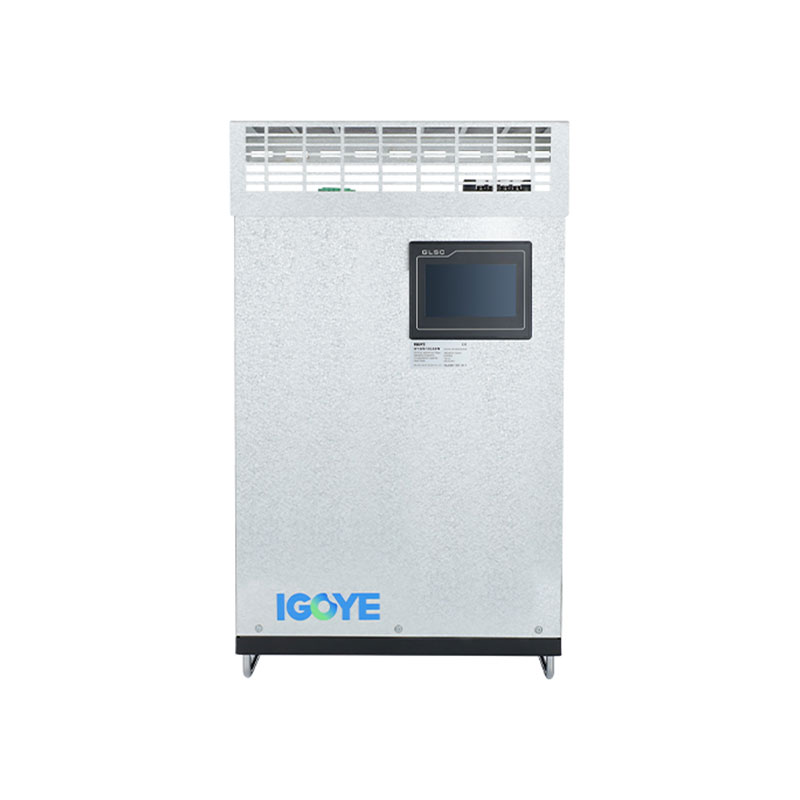

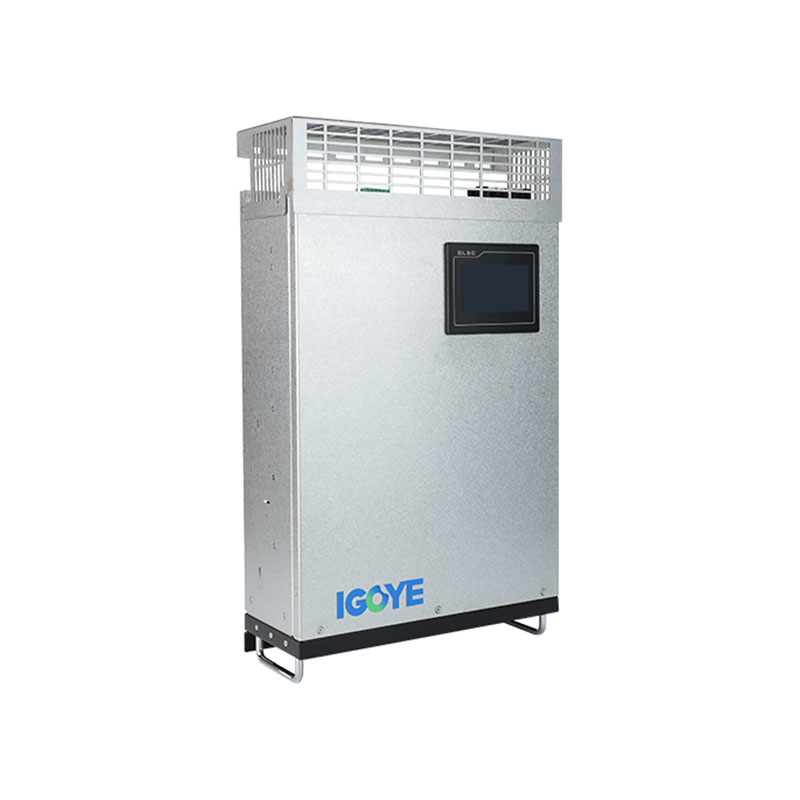

690V devorga o'rnatilgan faol rangli filtr

690V devorga o'rnatilgan faol virtual filonni Xitoyda ishlab chiqarilgan yuqori sifatli ishlash va ishonchlilikni taklif eting. Geya alohida xizmat bilan yuqori samarali echimlarni taqdim etadi. Eng yaxshi narxni olish uchun, xabaringizni quyida qoldiring va biz darhol sizga qaytib boramiz!

So'rov yuborish

Mahsulot tavsifi

690V devorga o'rnatilgan faol vilka (AHF) uch fazali 690V quvvat tizimlari uchun uyg'unlikni oshiradi. DSP + CPL Digitt Digital Core-ni va uch darajali topologiyadan foydalanib, ushbu AhF aniq uyg'unlikning aniq kompensatsiyasini ta'minlaydi. Uning modulli dizayni parallel ulanish, soddalashtirish va kosmosni optimallashtirish orqali massalel ulanishni qo'llab-quvvatlaydi. 690V devorga o'rnatiladigan AHF 95% 95% gacha bo'lgan 2-dan 50-chi tartibda uyg'unlikni o'zgartiradi. 495mm x dan x 675mm x 275mm (DWW) ning o'lchamlari bilan 495 mm x 275mm (DWW) yuqori kuchlanishli sanoat sharoitlarini ta'minlaydi.

Model tavsifi:

Gy	Ahf	0.4	50a	/	4L	W
Korxona kodi	Faoliyatli filtr	Voltaj darajasi 0.69: 690V ± 20%	Baholash qobiliyati (Kvar) 100a		3L: uch faza uch sim 4L: uch faza to'rt sim	W: devor o'rnatilgan

Xususiyatlari:

● DSP + CPLD-dan foydalaning Barcha raqamli boshqaruv yadrosi, uch bosqichli topologiya texnologiyasi, engilodiklik oqimining aniq kompensatsiyalanishiga erishish uchun ilg'or totinikni aniqlash algoritmi va PWM boshqaruv strategiyasi.
● Bir nechta modullarning parallel ulanishiga olib keladigan modulli dizaynni qabul qilish, ozgina bo'sh joyni oladi va uni saqlash oson.
Mustaqil havo kanallari va mustaqil omborlarning tarkibiy dizayni asboblarning barqaror ishlashini ta'minlaydi.
● Harbiy hajmdagi har bir uyg'unlikda, 2 dan 50 tagacha uyg'unlik va uch faza kam emasligi muammosini bir vaqtning o'zida hal qilishi mumkin.
● Garmonik filtrlash darajasi yuqori. Agar quvvat imkon bersa, mos keladigan filtrlash stavkasi 95% ga teng bo'lishi mumkin. Uskunaning uzoq muddatli barqaror ishlashini ta'minlash uchun 100% hozirgi cheklov natijasini o'rnating.

Arizalar:

690V devorga o'rnatiladigan faol tiniq filtrlar yuqori voltli kuchlardagi ishonchli quvvat sifatini ta'minlash uchun zarurdir:

● Og'ir sanoat muhiti:Zaif asbob-uskunalarni himoya qilish va qazib olish, neft va gaz kabi sanoatda barqaror ishlashni ta'minlash va 690v tizimlari keng tarqalgan og'ir ishlab chiqarish.
● Yuqori kuchlanishli motorli drayverlar:Katta motor drayvlari, tizimning samaradorligini oshirish va energiya sarfini kamaytirish bilan uyg'unlik buzilishini minimallashtirish.
● Qayta tiklanadigan energiya tizimlari:Yuqori kuchlanish integratsiyalashuvi stsenariylarida qayta tiklanadigan energiya manbalari bilan kiritilgan va qayta tiklanadigan energiya manbalari bilan kiritilgan garovga tetiklash va yumshatuvchi xarobariy buzilishlar.
● Tanqidiy infratuzilma:690V tizimida ishlov berish, uzluksiz ishlashini ta'minlaydigan tanqidiy infratuzilma uchun toza va barqaror kuch bilan ta'minlash.

690V devorga o'rnatilgan faol tiniq filtrlar yuqori voltijvalent sanoat dasturlarini talab qilish uchun samarali va ishonchli uyg'unlik vositalarini etkazib beradi.

690V Wall-mounted Active Harmonic Filter

Texnik parametrlar:

	220v seriyali	380V seriyali	500V seriyali		690V seriyali
Balandlik	<2000m, 2000 m dan yuqori, GB / T3859.2 ga muvofiq narxlanadi
Atrof-muhit harorati	-20 ~ + 50 ℃
Nisbiy namlik	Minimal har bir har bir oylik har oylik har oylik yuzaga kelganda hech qanday kondensatsiya yo'q
Ifloslanish darajasi	Quyidagi III darajasi
Ish kuchlanishi	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Ishlash chastotasi	50HZ ± 5%
Kompensatsiya oqimi	25a	25/50/75/100 / 150aa	100a		100a
Panjara tuzilishi	L / n	3p3w / 3p4w	3p3w / 3p4w		3p3w / 3p4w
Birliklar soni parallel ravishda ulangan	Sirli
Umumiy mashinaning samaradorligi	≥97%
Panjara tuzilishi	Darg'azab	Xiyonat	12.8xz		12.8xz
Kompensatsiya oralig'i	2 ~ 50Timm, yagona kompensatsiya darajasi sozlanishi
Funktsiya tanlovi	Reaktiv quvvat	Reaktiv quvvat, reaktiv quvvat + assimetriya
Reaktiv quvvat Kompensatsiya darajasi	≥95%	> 92%
Neytral filtrlash qobiliyat		Neytral liniya filtrlash qobiliyati fazali filtrlash qobiliyatidan 3 baravar
To'liq javob berish vaqti	<10m	<40ms		<40ms	<40ms
Shovqin	≤60db	≤60db		≤65db	≤65db
Nazorat usuli	2-tomonlama Rs485 interfeysi (GPRS / WiFi-ni qo'llab-quvvatlaydi)
Himoya qilish	Haddan tashqari yuklanmoqda, dasturiy ta'minot / butlovchi narsalar haddan tashqari ko'payib, diplom, elektr energiyasi etishmovchiligi, kuchsizlantirilmagan, haddan tashqari kuchsiz, chastotani anormallikdan himoya qilish va boshqalar.	Haddan tashqari yuklanmoqda, dasturiy ta'minot / butlovchi narsalar haddan tashqari ko'payib, tarmoqli kuchlanish, tarmoqqa chidamli, energiya etishmovchiligi, haddan tashqari kuchlanish, ortiqcha tutqichni himoya qilish, qisqa tutashuvni himoya qilish va boshqalar.
O'rnatish usuli	Rafni / devorga o'rnatilgan		Raf
Kiruvchi liniya	Orqaga kirish (taglik turi), yuqori kiruvchi (devorga o'rnatilgan)		Orqaga kiruvchi liniya
Himoya darajasi	IP20

Model va spetsifikatsiya:

690V Wall-mounted Active Harmonic Filter

Modellar
Model raqami	RAQATI (a)	Tizim kuchlanishi (v)	O'lchamlar (d * w * h)	Sovutish usuli
Gy apf-0.22-25a / 2L-r / w	25	220	220 * 330 * 160mm	Majburiy havo sovutish
Gy apf-0.4-25a / 4L-r / w	25	380 ± 20%	460 * 490 * 89MM
GY APF-0.4-50A / 4L-R / Vt	50	380 ± 20%	460 * 490 * 89MM
Gy apf-0.4-75a / 4L-r / w	75	380 ± 20%	500 * 510 * 190MM
Gy apf-0.4-100A / 4L-r / w	100	380 ± 20%	500 * 550 * 240MM
Gy apf-0.4-150a / 4L-r / w	150	380 ± 20%	500 * 550 * 240MM
GY APF-0.5-100A / 4L-R / Vt	100	500 ± 20%	495 * 675 * 275mm
Gy apf-0.69-100A / 4L-r / w	100	690 ± 20%	495 * 675 * 275mm
