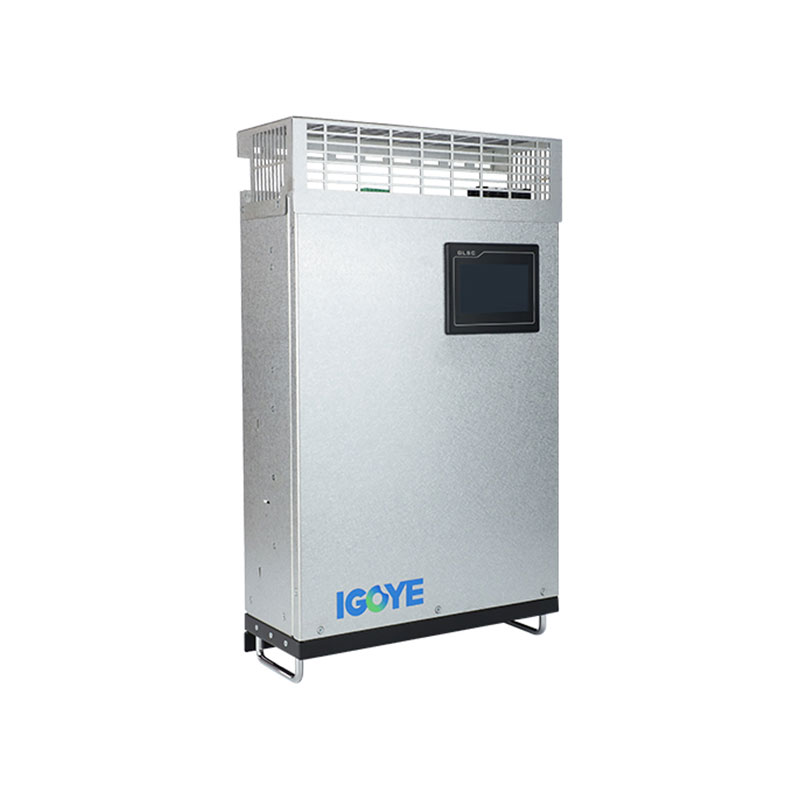

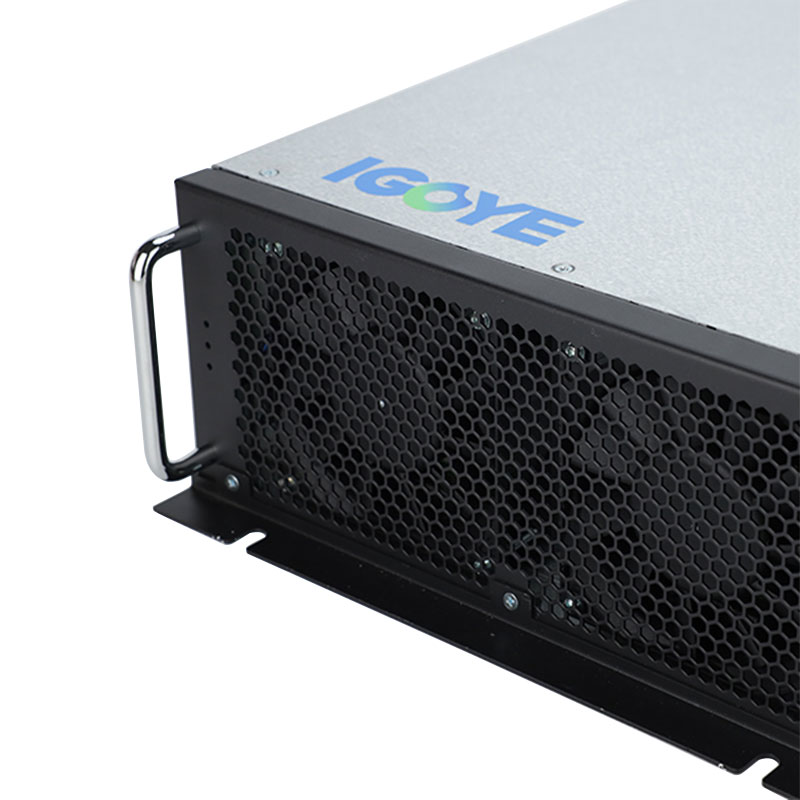

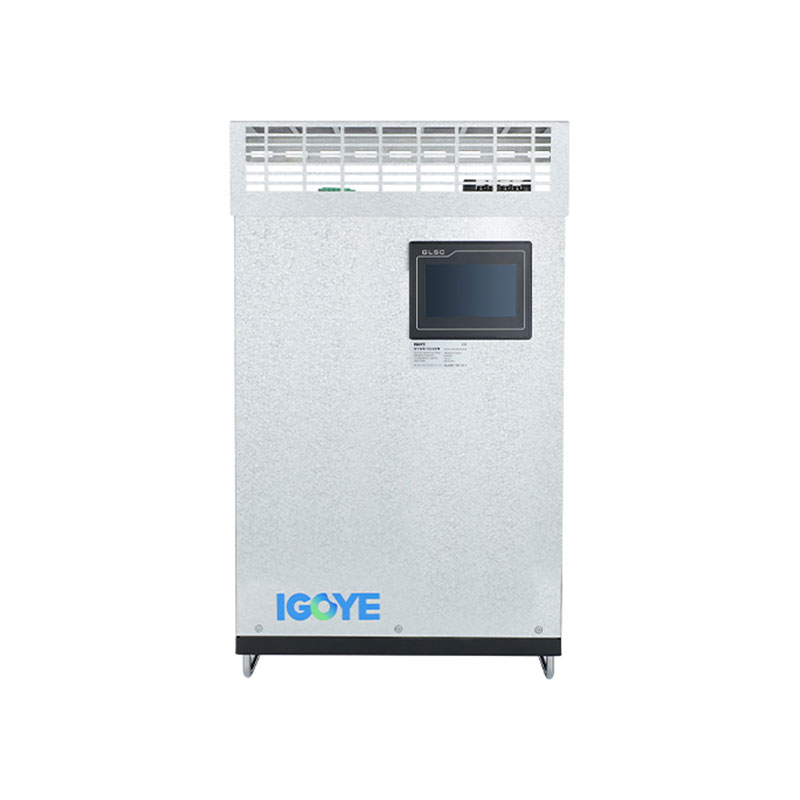

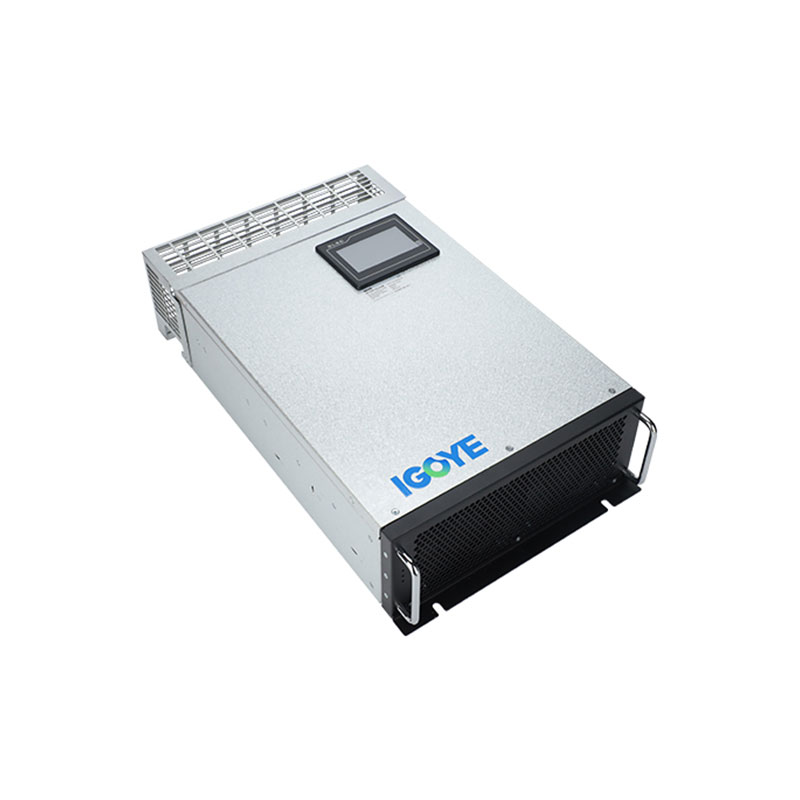

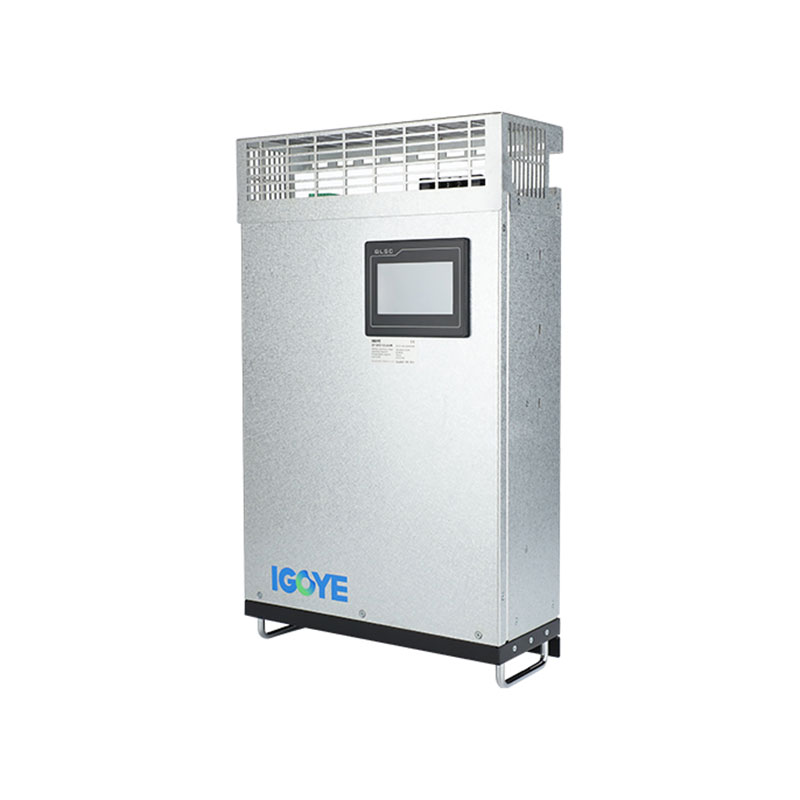

Uch fazali to'rtta simli devorga o'rnatilgan statik generator
Xitoy uch fazali to'rt fazali devorga o'rnatiladigan statik va 500V / 690V tizimlari uchun devorga o'rnatilgan statik varaqasi. Dinamik reaktiv quvvatni kompensatsiya qilish va yuklarni balanslash, <10mmning javob, modulli dizayn. Sanoat va tijorat dasturlarida muvozanatsiz yuklar bilan quvvat sifatini yaxshilaydi.
To'rt fazali to'rt fazali devorga o'rnatilgan statik ankerator (SVG) 3-bosqich 380V, 500V va 690V to'rt simli elektr tizimlari uchun dinamik reaktiv kompensatsiya va yukni muvozanatlash. Advanced DSP + CPL Digld boshqaruvi va uch darajali topologiya, ushbu SVG 10 mln. Uning modulli dizayn parallel ulanish orqali tezlashuvchan quvvatni ta'minlaydi, devorga o'rnatilgan konfigurma o'rnatish va kosmik talablarni minimallashtiradi. Ushbu SVG induktiv va unmaklash reaktiv kuchini samarali qoplaydi, uch fazali nomutanosibliklarga murojaat qiladi va umumiy quvvat sifatini oshiradi. Mavjud quvvatlar 15kvardan 120 funvrgacha bo'lgan.
Model tavsifi:
| Gy | Svg | 0.4 | 50k | / | 4L | W |
| Korxona kodi | Statik Var generator | Voltaj darajasi 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
0 / 15/55/55 / 75 / 100kvarni baholash | 4L: uch faza to'rt sim | W: devor o'rnatilgan |
Xususiyatlari:
● DSP + CPLD-dan foydalaning Barcha raqamli boshqaruv yadrosi, uch bosqichli topologiya texnologiyalari, reaktiv quvvatni aniqlash algoritmi va pwm boshqaruv strategiyasi reaktiv quvvatni dinamik va aniq kompensatsiya qilish.
● Bir nechta modullarning parallel ulanishiga olib keladigan modulli dizaynni qabul qiling, kichik bo'sh joyni oladi va uni saqlash oson.
Mustaqil havo kanallari va mustaqil omborlarning tarkibiy dizayni asboblarning barqaror ishlashini ta'minlaydi.
● Tug'ruqni reaktiv reaktiv kuch va ishlab chiqarish reaktiv kuchi uchun to'liq dinamik kompensatsiya o'tkazing va bir vaqtning o'zida uch faza kam sonli muammoni hal qiling.
● Yukning dinamik reaktsiya tezligi "Millimdund" darajasida, bu ta'sir yuklarining reaktiv quvvatining reaktiv va aniq kompensatsiyaga erishishi mumkin.
Arizalar:
To'rt fazali to'rtta simli devorga o'rnatilgan statik ankeratorlar turli to'rt simli dasturlarda quvvat sifatini yaxshilash uchun juda mos keladi:
● Sanoat energiyasi taqsimlanishi:To'rt simli sanoat muhitida kuchlanishni barqarorlashtirish va quvvat koeffitsientini takomillashtirish.
● Bo'lasiz yuklar bilan tijorat binolari:Uch fazali nomutanosiblikni tuzatish va to'rt simli tizimlarda neytral oqimni kamaytirish.
● Ma'lumot markazlari va IT inshootlari:To'rt sim elektr energiyasini taqsimlash tarmoqlarida sezgir elektron uskunalar uchun ishonchli quvvat sifatini ta'minlash.
● Qayta tiklanadigan energiya tizimlari:Qayta tiklanadigan energiya manbalari bilan to'rt simli sistemada panjara barqarorligi va quvvat sifatini qo'llab-quvvatlash.
Uch bosqichli to'rt g'ildirakli devorga o'rnatilgan statik generatorlar to'rt-faza to'rt simli elektr tizimlarida quvvat sifatini va barqarorlikni optimallashtirish uchun mustahkam va samarali echimini taklif qiladi.
Texnik parametrlar:
| 220v seriyali | 380V seriyali | 500V seriyali | 690V seriyali | |||
| Balandlik | <2000m, 2000 m dan yuqori, GB / T3859.2 ga muvofiq narxlanadi | |||||
| Atrof-muhit harorati | -20 ~ + 50 ℃ | |||||
| Nisbiy namlik | Minimal har bir har bir oylik har oylik har oylik yuzaga kelganda hech qanday kondensatsiya yo'q | |||||
| Ifloslanish darajasi | Quyidagi III darajasi | |||||
| Ish kuchlanishi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Ishlash chastotasi | 50Hz ± 5% | |||||
| Hisoblash hajmi | 5kvar | 15/55/55 / 75 / 100kvar | Bayroq | 120kvar | ||
| Panjara tuzilishi | L / n | 3p3w / 3p4w | ||||
| Parallel ravishda bog'liq bo'lgan birliklar soni | Sirli | |||||
| Umumiy mashinaning samaradorligi | ≥97% | |||||
| On-off chastotasi | Darg'azab | Xiyonat | 12.8xz | 12.8xz | ||
| Funktsiya tanlovi | Reaktiv quvvat | Reaktiv Po Wer, Reaktiv Po Were + nomutanosiblik | ||||
| Reaktiv quvvatni qoplash darajasi | ≥99% | > 95% | ||||
| To'liq javob berish vaqti | <10m | |||||
| Shovqin | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Nazorat usuli | 2-tomonlama Rs485 interfeysi (GPRS / WiFi-ni qo'llab-quvvatlaydi) | |||||
| Himoya qilmoq | Haddan tashqari yuklanmoqda, dasturiy ta'minot / butlovchi narsalar haddan tashqari ko'payib, diplom, elektr energiyasi etishmovchiligi, kuchsizlantirilmagan, haddan tashqari kuchsiz, chastotani anormallikdan himoya qilish va boshqalar. | Ortiqcha yuk, dasturiy ta'minot / jihozlarni haddan tashqari oshirib yuborish, diplomning pasayishi, tarmoq etishmovchiligi, kuchsizlantirish nomuvofiqligi, kuchsizlantiruvchi, enjartererlik nomuvofiqligi, tumanni himoya qilish va boshqalar. | ||||

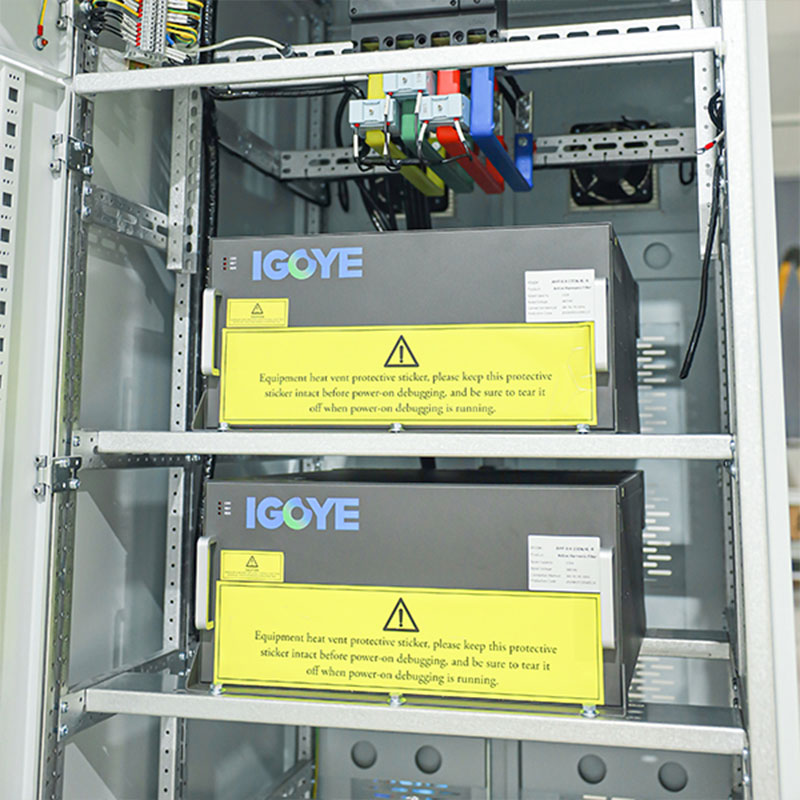

| O'rnatish usuli | Rafni / devorga o'rnatilgan | Raf | ||||
| Kiruvchi liniya | Orqaga kirish (taglik turi), yuqori kiruvchi (devorga o'rnatilgan) | Orqaga kiruvchi liniya | ||||
| Himoya darajasi | IP20 | |||||
Model va spetsifikatsiya:
| Modellar | ||||
|---|---|---|---|---|
| Model raqami | Kompensatsiya hajmi (Kvar) | Tizim kuchlanishi (v) | O'lchamlar (d * w * h) | Sovutish usuli |
| Gy svg-0.22-5k / 2L-r / w | 5 | 220 | 220 * 330 * 160mm | Majburiy havo sovutish |
| Gy svg-0.4-15k / 4L-r / w | 15 | 380 ± 20% | 460 * 490 * 89MM | |
| Gy svg-0.4-35k / 4L-r / w | 35 | 380 ± 20% | 460 * 490 * 89MM | |
| Gy svg-0.4-50k / 4L-r / w | 50 | 380 ± 20% | 500 * 510 * 190MM | |
| Gy svg-0.4-75k / 4L-r / w | 75 | 380 ± 20% | 500 * 550 * 240MM | |
| Gy svg-0.4-100k / 4L-r / w | 100 | 380 ± 20% | 500 * 550 * 240MM | |
| Gy svg-0.50k / 4L-r / w | 90 | 500 ± 20% | 495 * 675 * 275mm | |
| Gy svg-0.69-120k / 4L-r / w | 120 | 690 ± 20% | 495 * 675 * 275mm | |
