500V Rack Tog'li Faolonc Filter

Ishonchli 500V naychalarni faol ushlash faol filtrni qidiryapsizmi? Geyaa tez sur'atlar bilan sanoat talablariga javob beradigan ulgurji narxlarda yuqori sifatli echimlarni taklif etadi. Bizning filtrlarimiz optimal ishlash va samaradorlikni ta'minlaydi. Endi biz bilan ko'proq ma'lumot olish va to'g'ridan-to'g'ri fabrikamizdan eng yaxshi shartnomani olish uchun biz bilan bog'laning!

So'rov yuborish

Mahsulot tavsifi

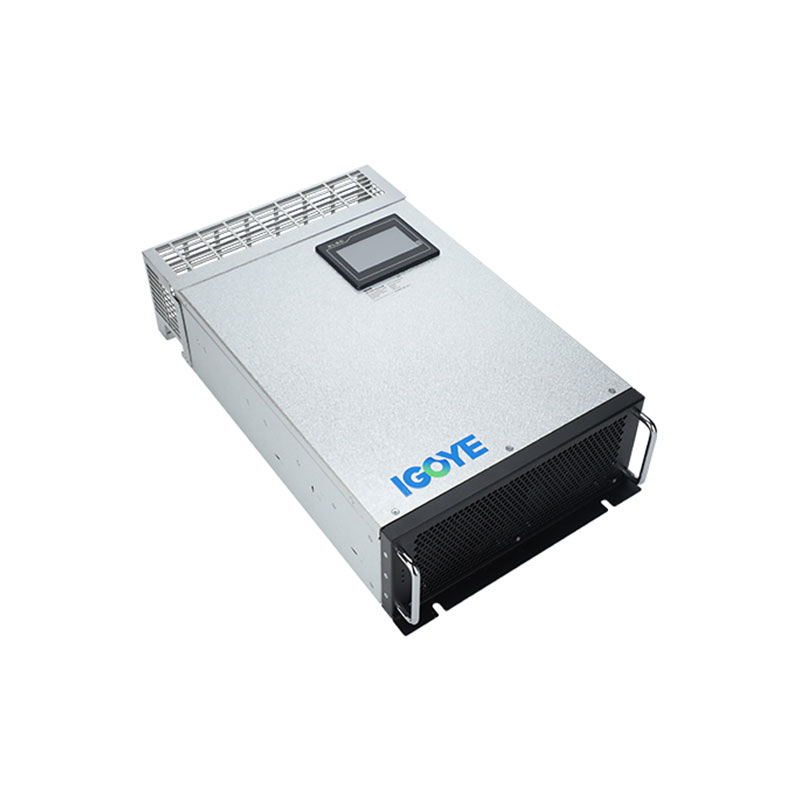

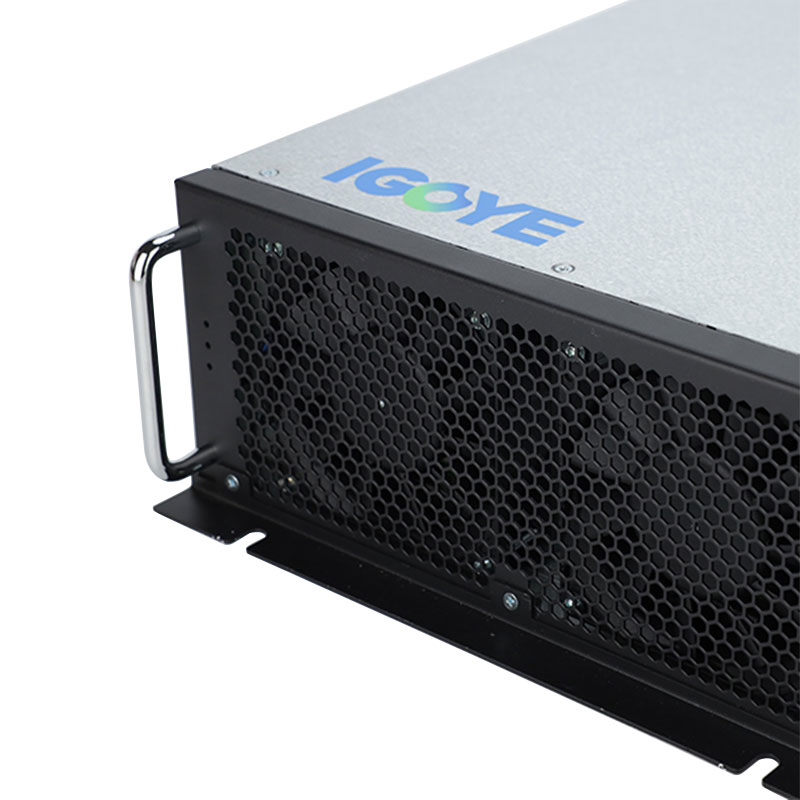

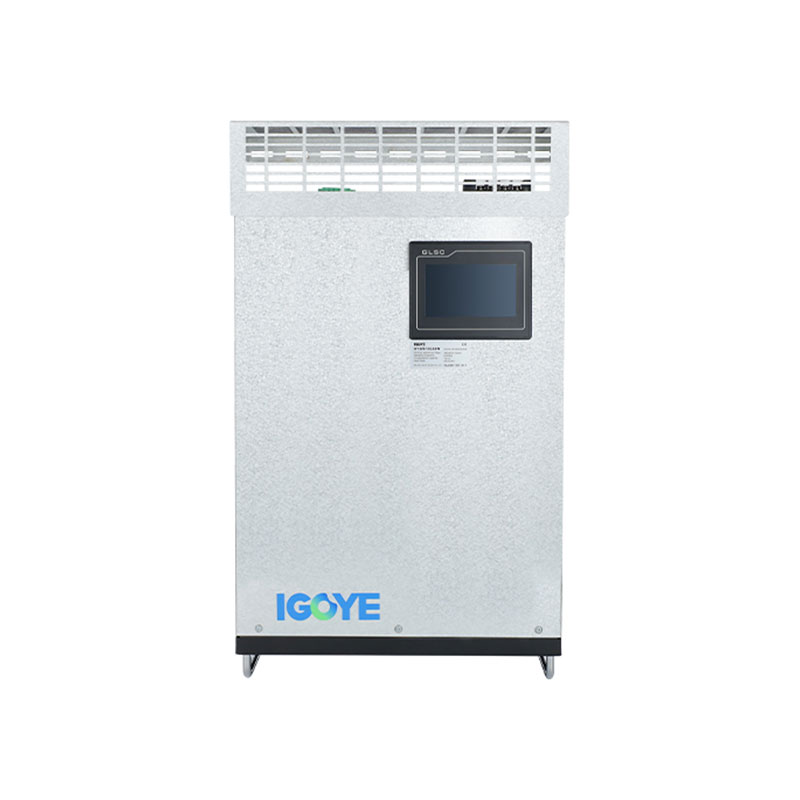

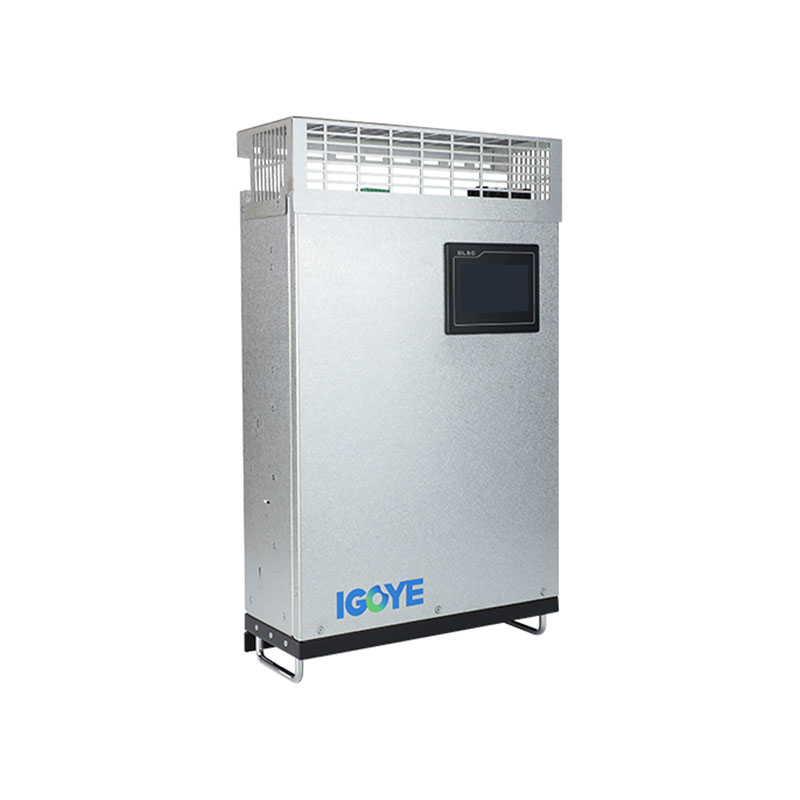

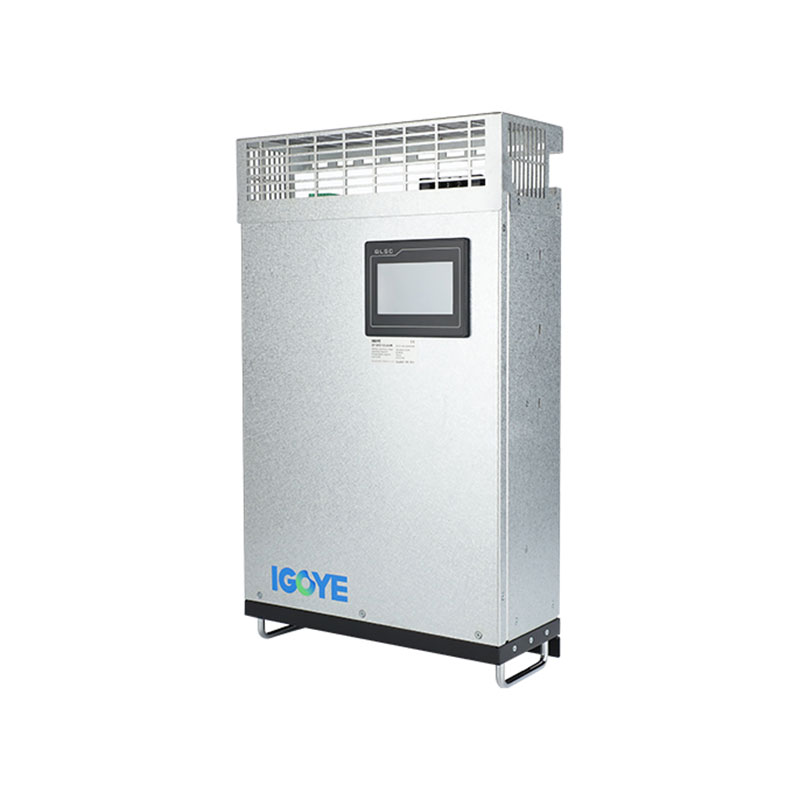

500V tagon toqatini faol tutunli filtr (AHF) 500V (± 20%) uch fazali to'rtta sim (3P4W) va uch fazali elektr tizimlari (3p3W) quvvat tizimlari. Ushbu taglik o'rnatilgan birlikda Advanced DSP + Cpld CPL Digital Control va 50-chi uyg'unlik uchun aniq zarbalar uchun uch darajali topologiya. Uning modulli dizayni parallel ulanish orqali juda katta imkoniyatlarga ega va soddalashtirilgan texnikani soddalashtirishda yuqori salohiyatni ta'minlaydi. Natijada 100a Radio Model yuqori kuchlanishli dasturlarda uyg'unlik buzilishlarga ta'sir qiladi. Majburiy havo sovutish ishonchli, uzoq muddatli foydalanishni ta'minlaydi. 500V naychali faol toqatli filtr talab qilinadigan sanoat muhiti uchun quvvat sifatini ta'minlaydi.

Model tavsifi:

Gy	Ahf	0.5	100a	/	4L	R
Korxona kodi	Faoliyatli filtr	Voltaj darajasi 0.5: 500V ± 20%	Baholash qobiliyati (Kvar) 100a		3L: uch faza uch sim 4L: uch faza to'rt sim	R

Xususiyatlari:

● DSP + CPLD-dan foydalaning Barcha raqamli boshqaruv yadrosi, uch bosqichli topologiya texnologiyasi, engilodiklik oqimining aniq kompensatsiyalanishiga erishish uchun ilg'or totinikni aniqlash algoritmi va PWM boshqaruv strategiyasi.
● Bir nechta modullarning parallel ulanishiga olib keladigan modulli dizaynni qabul qilish, ozgina bo'sh joyni oladi va uni saqlash oson.
Mustaqil havo kanallari va mustaqil omborlarning tarkibiy dizayni asboblarning barqaror ishlashini ta'minlaydi.
● Harbiy hajmdagi har bir uyg'unlikda, 2 dan 50 tagacha uyg'unlik va uch faza kam emasligi muammosini bir vaqtning o'zida hal qilishi mumkin.
● Garmonik filtrlash darajasi yuqori. Agar quvvat imkon bersa, mos keladigan filtrlash stavkasi 95% ga teng bo'lishi mumkin. Uskunaning uzoq muddatli barqaror ishlashini ta'minlash uchun 100% hozirgi cheklov natijasini o'rnating.

Arizalar:

500V Rac Tog'li Faol Xavfsiz filtrlar turli xil yuqori voltli dasturlarda quvvat sifatini saqlash uchun zarurdir:

● Og'ir sanoat:Katta motorlar, VFD va boshqa boshqa bo'lmagan yuklamalar tomonidan yaratilgan uyg'unlikni yumshatish
● Qayta tiklanadigan energiya tizimlari:Yuqori voltli panjaralarga ulangan quyosh va shamol fermalaridan quvvatni barqarorlashtirish.
● Neft va gaz:Yuqori kuchlanishli elektr tarmog'idagi muhim uskunalarda muhim texnikalarning ishonchli ishlashini ta'minlash.
● Foydali operatsiyalar:Sezgir elektron uskunalarni himoya qilish va og'ir muhitda energiya sifatini saqlash.

500V Rac Tog'li Faol Xavfsiz filtr yuqori kuchlanishli elektr tizimlari uchun engil voltli elektr tizimlari uchun rivojlangan va ishonchlilikni ta'minlaydi.

500V Rack Mount Active Harmonic Filter

Texnik parametrlar:

	220v seriyali	380V seriyali	500V seriyali		690V seriyali
Balandlik	<2000m, 2000 m dan yuqori, GB / T3859.2 ga muvofiq narxlanadi
Atrof-muhit harorati	-20 ~ + 50 ℃
Nisbiy namlik	Minimal har bir har bir oylik har oylik har oylik yuzaga kelganda hech qanday kondensatsiya yo'q
Ifloslanish darajasi	Quyidagi III darajasi
Ish kuchlanishi	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Ishlash chastotasi	50Hz ± 5%
Kompensatsiya oqimi	25a	25/50/75/100 / 150aa	100a		100a
Panjara tuzilishi	L / n	3p3w / 3p4w	3p3w / 3p4w		3p3w / 3p4w
Birliklar soni parallel ravishda ulangan	Sirli
Umumiy mashinaning samaradorligi	≥97%
Panjara tuzilishi	Darg'azab	Xiyonat	12.8xz		12.8xz
Kompensatsiya oralig'i	2 ~ 50Timm, yagona kompensatsiya darajasi sozlanishi
Funktsiya tanlovi	Reaktiv quvvat	Reaktiv quvvat, reaktiv quvvat + assimetriya
Reaktiv quvvat Kompensatsiya darajasi	≥95%	> 92%
Neytral filtrlash qobiliyat		Neytral liniya filtrlash qobiliyati fazali filtrlash qobiliyatidan 3 baravar
To'liq javob berish vaqti	<10m	<40ms		<40ms	<40ms
Shovqin	≤60db	≤60db		≤65db	≤65db
Nazorat usuli	2-tomonlama Rs485 interfeysi (GPRS / WiFi-ni qo'llab-quvvatlaydi)
Himoya qilish	Haddan tashqari yuklanmoqda, dasturiy ta'minot / butlovchi narsalar haddan tashqari ko'payib, diplom, elektr energiyasi etishmovchiligi, kuchsizlantirilmagan, haddan tashqari kuchsiz, chastotani anormallikdan himoya qilish va boshqalar.	Haddan tashqari yuklanmoqda, dasturiy ta'minot / butlovchi narsalar haddan tashqari ko'payib, tarmoqli kuchlanish, tarmoqqa chidamli, energiya etishmovchiligi, haddan tashqari kuchlanish, ortiqcha tutqichni himoya qilish, qisqa tutashuvni himoya qilish va boshqalar.
O'rnatish usuli	Rafni / devorga o'rnatilgan		Raf
Kiruvchi liniya	Orqaga kirish (taglik turi), yuqori kiruvchi (devorga o'rnatilgan)		Orqaga kiruvchi liniya
Himoya darajasi	IP20

Model va spetsifikatsiya:

500V Rack Mount Active Harmonic Filter

Modellar
Model raqami	RAQATI (a)	Tizim kuchlanishi (v)	O'lchamlar (d * w * h)	Sovutish usuli
Gy apf-0.22-25a / 2L-r / w	25	220	220 * 330 * 160mm	Majburiy havo sovutish
Gy apf-0.4-25a / 4L-r / w	25	380 ± 20%	460 * 490 * 89MM
GY APF-0.4-50A / 4L-R / Vt	50	380 ± 20%	460 * 490 * 89MM
Gy apf-0.4-75a / 4L-r / w	75	380 ± 20%	500 * 510 * 190MM
Gy apf-0.4-100A / 4L-r / w	100	380 ± 20%	500 * 550 * 240MM
Gy apf-0.4-150a / 4L-r / w	150	380 ± 20%	500 * 550 * 240MM
GY APF-0.5-100A / 4L-R / Vt	100	500 ± 20%	495 * 675 * 275mm
Gy apf-0.69-100A / 4L-r / w	100	690 ± 20%	495 * 675 * 275mm
